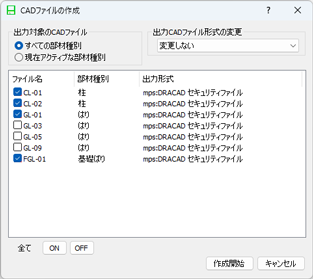

項目の説明

項目	説　明	初期値
出力対象のCADファイル	｢すべての部材種別｣「現在アクティブな部材種別」のいずれか	すべての部材種別
出力ＣＡＤファイル形式の変更	個々のファイルに指定された出力形式を無視して、 別のCADファイル形式で出力する場合にリストから出力形式を選択します。 「出力CADファイル形式の変更」を設定すると、出力する全ファイルの出力形式を変更します。	変更しない
ファイル名	CADファイル名を表示します。 チェックが入っているCADファイルを出力します。 リストには、断面データの入力が一箇所以上あるCADファイルが表示されます。
部材種別	CADファイルの部材種別を表示します。
出力形式	出力を行うCADファイル形式を表示します。

＜出力可能なCADファイル形式＞

出力可能なCADファイル形式は次のとおりです。

DRACADセキュリティファイル(*.mps)	：	DRA-CADの圧縮データファイル ※ 保存時にパスワードは設定できません。
DRA Winファイル(*.mpz)	：	DRA-CAD/LEのファイル
DRA Win Flatファイル(*.mpx)	：	OLEを含まないDRA-CAD/LEのファイル
DWGファイル(*.dwg)	：	AutoCADのファイル
DXFファイル(*.dxf)	：	AutoCADまたは他のCADとの交換用データ
Jw_cad for Windowsファイル(*.jww)	：	Jw_cad for Windowsのファイル
SXFファイル(*.SFC)、SXFファイル(*.p21)	：	図面の電子納品のために作成されたCADデータ

補　足

1. [作成開始]ボタンで、CADファイルを作成します。

2. CADファイルの作成時に【環境設定】で設定した[出力パス]に指定されているフォルダーにすでに同名のファイルがある場合には、CADファイルの上書き確認ダイアログが表示されます。


   [エクスプローラー]ボタンを押すと、【環境設定】で設定した[出力パス]に指定されているフォルダーがエクスプローラーで開きます。 すでに存在しているファイルを確認する際にご利用ください。
   [OK]ボタンを押すと、「上書き確認」の指定によって以下のようにファイルが保存されます。


   上書きする	：	既存のファイルに上書き保存されます。
   バックアップを作成する	：	指定された文字列を付加して既存のファイル名を変更後に、CADファイルを作成します。
